تفسير مبسط لمفهوم الدوائر الكهربائية
يمكن تعريف الدائرة الكهربائية الأولية بأنها مسار مغلق يسمح بتدفق الشحنات الكهربائية (الإلكترونات) من خلال مكونات مختلفة، بهدف إنجاز عمل معين أو تشغيل جهاز ما. تتكون هذه الدائرة عادةً من مصدر للطاقة (مثل البطارية)، وجهاز يستفيد من هذه الطاقة (مثل المصباح)، وأسلاك توصيل لتسهيل حركة التيار الكهربائي بينهما.
تعمل البطارية على خلق فرق في الجهد الكهربائي بين طرفي الدائرة، مما يدفع التيار الكهربائي للانتقال من الطرف ذي الجهد الأعلى إلى الطرف ذي الجهد الأقل، وذلك عبر الموصلات المتصلة بالدائرة.
المكونات الرئيسية للدوائر الكهربائية
تتألف الدوائر الكهربائية الأولية من عدة عناصر أساسية، لكل منها دور حيوي في عمل الدائرة بشكل متكامل:
- مصدر الطاقة: يعتبر المصدر (بالإنجليزية: power source) هو القلب النابض للدائرة، فهو يوفر الطاقة اللازمة لتحريك الإلكترونات عبر الدائرة. يتميز المصدر بجهده الكهربائي، ومن الأمثلة الشائعة عليه البطاريات بأنواعها المختلفة.
- أسلاك التوصيل: تلعب الأسلاك (بالإنجليزية: wires) دورًا هامًا في نقل التيار الكهربائي بكفاءة عالية بين أجزاء الدائرة. تصنع هذه الأسلاك غالبًا من مواد موصلة جيدة مثل النحاس أو الألمنيوم لتقليل فقد الطاقة أثناء النقل.
- الحِمل الكهربائي: يمثل الحِمل (بالإنجليزية: load) العنصر الذي يستهلك الطاقة الكهربائية ويحولها إلى شكل آخر من الطاقة، مثل الطاقة الضوئية في المصباح أو الطاقة الحرارية في المدفأة.
- المفتاح الكهربائي: يعمل المفتاح (بالإنجليزية: switch) كأداة للتحكم في مسار التيار الكهربائي، حيث يتيح لنا فتح أو إغلاق الدائرة ببساطة. عندما يكون المفتاح مغلقًا، يكون المسار كاملاً وتتدفق الكهرباء (دائرة مغلقة)، وعندما يكون مفتوحًا، ينقطع المسار ويتوقف تدفق الكهرباء (دائرة مفتوحة).
تصنيفات الدوائر الكهربائية الأولية
يمكن تصنيف الدوائر الكهربائية الأولية بناءً على معايير مختلفة، أهمها:
تصنيف حسب أسلوب الربط
يعتمد هذا التصنيف على الطريقة التي يتم بها توصيل المكونات المختلفة في الدائرة:

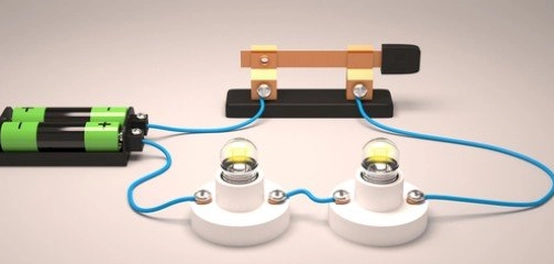

الدوائر الكهربائية ذات الربط التسلسلي
في هذا النوع من الدوائر، تكون المكونات (مثل المقاومات) مرتبة على خط واحد، بحيث يمر التيار الكهربائي نفسه عبر كل مكون على التوالي. على سبيل المثال، في دائرة بسيطة تتكون من بطارية ومقاومين موصلين على التسلسل، ينتقل التيار من القطب الموجب للبطارية، عبر المقاوم الأول، ثم المقاوم الثاني، ثم يعود إلى القطب السالب للبطارية.
الدوائر الكهربائية ذات الربط المتوازي
في الدوائر المتوازية، يتم توصيل جميع المكونات بين نفس النقاط المشتركة كهربائيًا. هذا يعني أن التيار الكهربائي لديه عدة مسارات ممكنة للانتقال بين نقطتين، ويتوزع التيار بين هذه المسارات المختلفة. على سبيل المثال، إذا كانت لدينا دائرة متوازية تحتوي على عدة مقاومات، فإن فرق الجهد عبر كل مقاوم سيكون متساويًا، بينما ينقسم التيار الكلي بين المقاومات المختلفة.
الدوائر الكهربائية ذات الربط المختلط (تسلسلي وتوازي)
تجمع هذه الدوائر بين خصائص الدوائر التسلسلية والمتوازية. بعض المكونات تكون موصولة على التوالي (يمر التيار نفسه عبرها)، بينما مكونات أخرى تكون موصولة على التوازي (يتوزع التيار بينها).
تصنيف تبعاً لاتجاه سريان التيار
يمكن تصنيف الدوائر الكهربائية أيضًا بناءً على اتجاه التيار الكهربائي:
- دوائر التيار المستمر (DC): في هذه الدوائر، يتدفق التيار الكهربائي في اتجاه واحد ثابت.
- دوائر التيار المتردد (AC): في هذه الدوائر، يتغير اتجاه التيار الكهربائي بشكل دوري، أي أنه يتدفق ذهابًا وإيابًا عدة مرات في الثانية. مثال على ذلك الدوائر الكهربائية المستخدمة في المنازل.
خطوات بسيطة لتصميم دائرة كهربائية أولية
يمكن إنشاء دائرة كهربائية بسيطة باتباع الخطوات التالية:
- تجميع المواد المطلوبة: تحتاج إلى مصدر للطاقة (بطارية)، سلكين معزولين، مصباح كهربائي صغير، وقاعدة للمصباح. يفضل اختيار مصباح يعمل بجهد منخفض (1.5 إلى 2.5 فولت) لكي تتمكن البطارية من تشغيله.
- تجريد نهايات الأسلاك: باستخدام قاطع الأسلاك أو مقص، قم بإزالة حوالي 2.5 سم من العازل الموجود على طرفي كل سلك لتعريض الجزء المعدني.
- تركيب البطارية: إذا كنت تستخدم أكثر من بطارية، استخدم حامل بطاريات لتثبيتها معًا مع مراعاة وضع الأقطاب الموجبة والسالبة في الاتجاه الصحيح.
- توصيل الأسلاك بالبطارية: قم بتوصيل أحد طرفي أحد الأسلاك بالقطب الموجب للبطارية والطرف الآخر بالقطب السالب باستخدام شريط لاصق كهربائي. تجنب لمس الجزء المعدني المكشوف من السلك مباشرةً لتجنب الصدمات الكهربائية الطفيفة.
- توصيل السلك بالمصباح: قم بتوصيل الطرف الآخر من السلك بقاعدة المصباح.
- اختبار الدائرة: قم بتركيب المصباح في القاعدة. إذا كانت الدائرة موصلة بشكل صحيح، سيضيء المصباح.
