مقدمة
تعتبر الدوائر الكهربائية أساس عمل العديد من الأجهزة التي نستخدمها يوميًا. فهم الفرق بين الدائرة الكهربائية المفتوحة والدائرة الكهربائية المغلقة أمر بالغ الأهمية لفهم كيفية عمل هذه الأجهزة. ببساطة، الدائرة الكهربائية المفتوحة لا تسمح بمرور التيار الكهربائي، بينما الدائرة الكهربائية المغلقة تسمح بمرور التيار وإكمال الدائرة.
التباينات بين الدوائر المفتوحة والمغلقة
على الرغم من تشابه مكونات الدوائر الكهربائية، إلا أن هناك اختلافات جوهرية في طريقة عملها. يوضح الجدول التالي أهم هذه الاختلافات بين نوعي الدوائر:
| الدائرة الكهربائية المفتوحة | الدائرة الكهربائية المغلقة |
|---|---|
| لا تشكل مسارًا كاملاً لتدفق التيار من المصدر إلى الحمولة. | تشكل مسارًا مغلقًا ومتكاملاً لتدفق التيار من المصدر إلى الحمولة. |
| لا يمر التيار الكهربائي من خلالها. | يمر التيار الكهربائي من خلالها. |
| لا يوجد فرق جهد بين طرفي الدائرة. | يوجد فرق جهد بين طرفي الدائرة. |
| لا يمكنها توصيل الكهرباء. | تستطيع توصيل الكهرباء. |
| تعمل كوضعية إطفاء (OFF). | تعمل كوضعية تشغيل (ON). |
| لا يوجد استهلاك للطاقة الكهربائية. | يوجد استهلاك للطاقة الكهربائية. |
| لا يتم تحويل الطاقة. | يتم تحويل الطاقة الكهربائية إلى أشكال أخرى من الطاقة حسب الحمولة. |
ما هي الدائرة الكهربائية المفتوحة؟
الدائرة الكهربائية المفتوحة هي الدائرة التي لا تسمح بمرور التيار الكهربائي. التيار الكهربائي يحتاج إلى مسار مستمر للتدفق، وأي انقطاع في هذا المسار يحول الدائرة إلى دائرة مفتوحة. وبالتالي، لا يمكن للتيار المرور عبرها.
تكون الدوائر الكهربائية المفتوحة غير خطرة بطبيعتها، وهناك عدة أسباب تؤدي إلى فتح الدائرة، منها:
- أعطال في مكونات الدائرة: قد يتسبب تلف أحد المكونات في قطع الاتصال في الدائرة، مما يؤدي إلى فتحها، مثل تلف قاطع الدائرة.
- تلف في مكونات الجهاز: تحتوي الأجهزة الكهربائية على مكونات داخلية مثل المقاومات والمكثفات والملفات. قد يؤدي عطل في أحد هذه المكونات إلى فتح الدائرة.
- الفتح اليدوي للدائرة: يتم ذلك عن طريق استخدام المفاتيح والقواطع الكهربائية.
ما هي الدائرة الكهربائية المغلقة؟

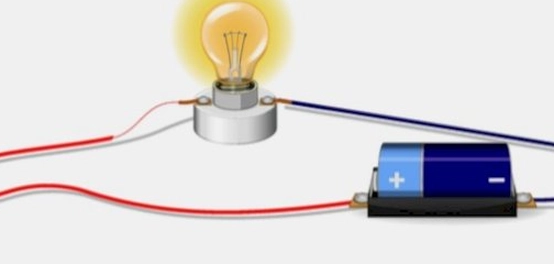

الدائرة الكهربائية المغلقة هي الدائرة التي يمكن للتيار الكهربائي التدفق من خلالها، من مصدر التيار إلى الحمولة. المفتاح الكهربائي الذي يربط بين طرفي الدائرة يوفر استمرارية التدفق الكهربائي، ويُعرف بالمفتاح المغلق.
لتشغيل أي جهاز كهربائي، يجب أن تكون الدائرة متصلة بالجهاز مغلقة. هذا يعني أن المفتاح الكهربائي يجب أن يكون في وضع الإغلاق، وألا يكون هناك أي قطع في الأسلاك، وأن تكون المكونات الداخلية للجهاز سليمة. لإغلاق الدائرة الكهربائية وتشغيل جهاز ما، يمكن اتباع الطرق التالية:
- المفاتيح اليدوية: هي المفاتيح التي يتم إغلاقها أو فتحها يدويًا، وتبقى في وضع الإغلاق أو الفتح حتى يتم تغيير حالتها.
- المفاتيح الآلية: هي مفاتيح يتم إغلاقها أو فتحها تلقائيًا دون تدخل بشري. غالبًا ما تكون متصلة بوحدة تحكم ترسل لها أوامر الفتح أو الإغلاق حسب الحالة المطلوبة. يمكن أيضًا ربط المفاتيح بمستشعرات تتحكم بها، مثل المفاتيح التي تغلق تلقائيًا عند ارتفاع درجة الحرارة.
المراجع
- Dipali Chaudhari,”7 Difference between Open Circuit and Closed Circuit | Example”,Dipslab, Retrieved 13/1/2022. Edited.
- Cathleen Shamieh (18/9/2021),”Closed, Open, and Short Circuits”,dummies, Retrieved 13/1/2022. Edited.
- “What is Closed Circuit? Definition & Example”,linquip, 16/8/2021, Retrieved 13/1/2022. Edited.
